Drucken von unten
Bei einem Verpackungshersteller mussten Recycling-Codes vor dem Faltvorgang auf Kartonzuschnitte gedruckt werden. Die Herausforderung: Der Druckkopf musste unterhalb der Produktionslinie installiert werden und nach oben auf das sich bewegende Material drucken.
Die meisten industriellen Drucksysteme sind für den Druck von oben ausgelegt. Was passiert jedoch, wenn die Anwendung den Druck von unterhalb der Produktionslinie erfordert?
Die Herausforderung
Für diese Anwendung wurde eine Kennzeichnungslösung benötigt, die von unten drucken kann, sich nahtlos in eine bestehende Falzmaschine integrieren lässt und durchgehend eine hohe Druckqualität liefert. Darüber hinaus musste das System Produktionsgeschwindigkeiten von bis zu 80 m/min unterstützen und gleichzeitig ausreichend Flexibilität für zukünftige Anwendungen und wachsende Produktionsanforderungen bieten. Allerdings ist nicht jede Kennzeichnungstechnologie in der Lage, diese anspruchsvollen Installations- und Leistungsanforderungen zuverlässig zu erfüllen.
Die Lösung

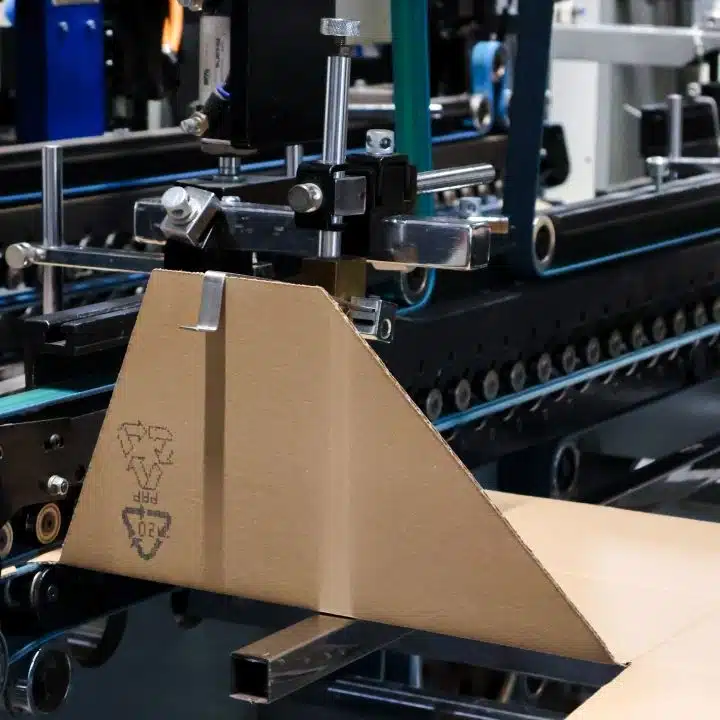

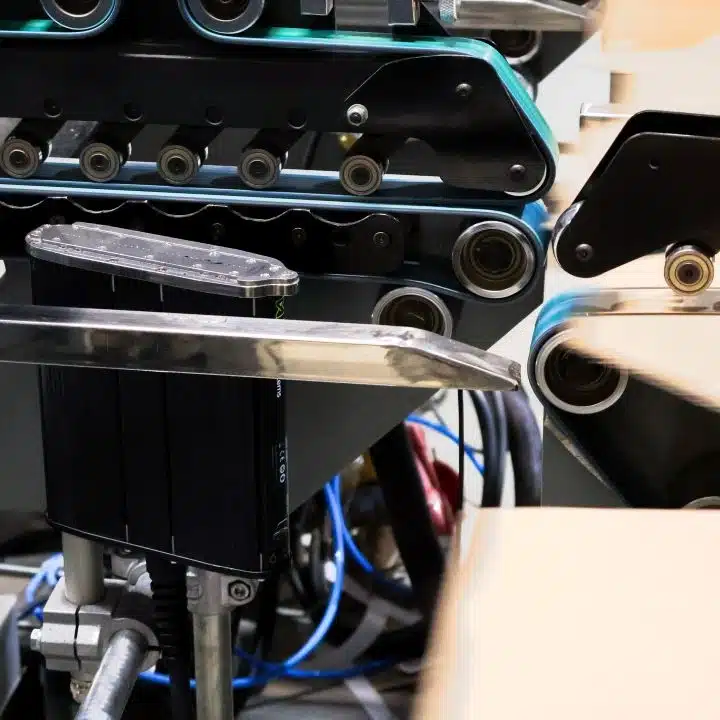

Matthews implementierte eine Lösung, bestehend aus einem MPERIA®-Druckkopf der V-Serie mit 32-Düse , einem MPERIA®-Controller und einer schnell trocknenden Industrietinte. Das direkt unterhalb der Falzlinie installierte System bringt die erforderlichen Recycling-Codes auf die Kartons auf, bevor diese in den Falzprozess gelangen. Diese Konfiguration gewährleistet eine zuverlässige Codeplatzierung bei hohen Produktionsgeschwindigkeiten bei gleichzeitig hervorragender Druckqualität und nahtloser Integration in die bestehende Produktionsumgebung.
Wichtigste Merkmale der Lösung

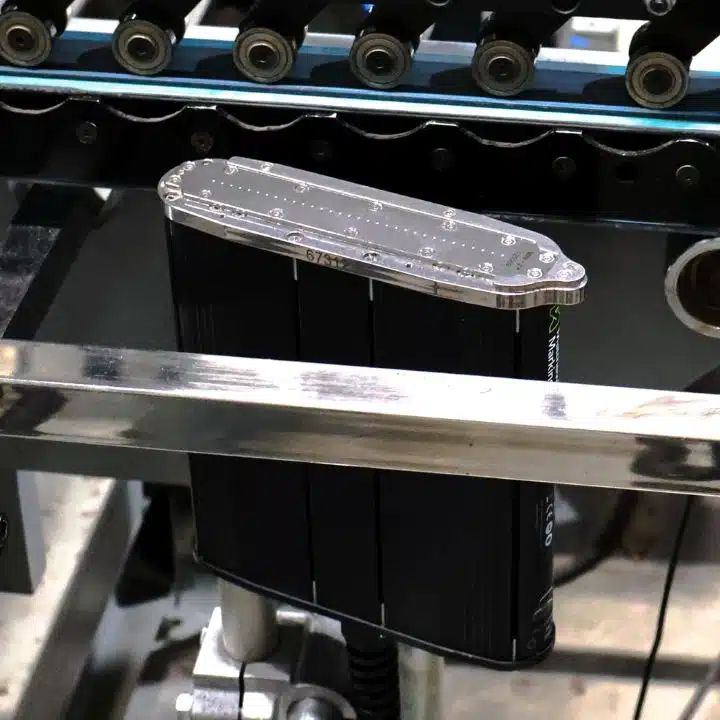

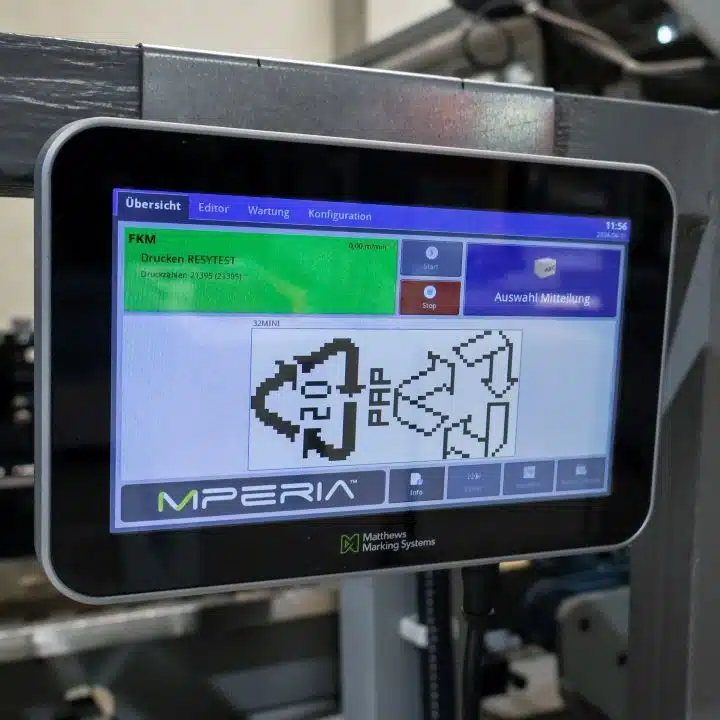

Die Lösung wurde speziell für den zuverlässigen Einsatz in anspruchsvollen industriellen Umgebungen entwickelt. Die Druckköpfe sind so konstruiert, dass sie Vibrationen und rauen Betriebsbedingungen standhalten und so eine gleichbleibende Markierungsleistung über lange Produktionsläufe hinweg gewährleisten. Um maximale Flexibilität zu bieten, ist der 32-Düse -Druckkopf auf einer beweglichen Achse montiert, was eine präzise Markierung über die gesamte Länge jedes Rohrs ermöglicht. Kontrastreiche, gut lesbare Codes werden durch die Verwendung von weiß pigmentierter Tinte erzielt, die selbst bei Anwendungen im Außenbereich klare Markierungen auf dunklen Metalloberflächen erzeugt. Die MPERIA®-Steuerung bietet skalierbare Steuerungsfunktionen und ermöglicht so die effiziente Verwaltung mehrerer Drucker über eine oder mehrere Produktionslinien hinweg. Darüber hinaus vereinfachen integrierte Spülsysteme die Wartungsvorgänge, reduzieren Ausfallzeiten und tragen dazu bei, die Lebensdauer der Druckköpfe zu verlängern.
Die Ergebnisse
Der Kunde erzielte einen zuverlässigen und effizienten Codierungsprozess, der die Anforderungen der Anwendung vollständig erfüllte. Die Lösung ermöglichte einen konsistenten Bottom-up-Druck und lieferte eine hochwertige Recycling-Codierung mit hervorragender Lesbarkeit. Durch die nahtlose Integration in die bestehende Falzmaschine wurde das System ohne Unterbrechung der Produktionsprozesse implementiert. Darüber hinaus unterstützte es Produktionsgeschwindigkeiten von bis zu 80 m/min bei gleichbleibender Druckqualität und Zuverlässigkeit. Das flexible Systemdesign bietet dem Kunden zudem die Möglichkeit, sich an zukünftige Anwendungen und sich wandelnde Produktionsanforderungen anzupassen.
Über die Froeb-Verpackungen GmbH
Die Froeb-Verpackungen GmbH mit Sitz in Wurzbach, Deutschland, ist ein traditionsreicher Entwickler und Hersteller nachhaltiger Verpackungslösungen für Lagerung und Transport. Das 1912 gegründete Unternehmen ist spezialisiert auf maßgeschneiderte Verpackungen, ESD-Verpackungen, Kartoneinlagen sowie Polster- und Umhüllungspapiere und bedient Kunden aus den unterschiedlichsten Industriezweigen. Ein starker Fokus liegt auf umweltfreundlichen und ressourcenschonenden Verpackungskonzepten auf Basis von Recyclingmaterialien. Froeb-Verpackungen ist nach DIN ISO 9001 und DIN ISO 14001 zertifiziert und steht für Qualität, Nachhaltigkeit und Innovation. Maßgeschneiderte Lösungen, mehr als ein Jahrhundert Erfahrung und ein verantwortungsbewusster Umgang mit Ressourcen bilden den Kern der Unternehmensphilosophie.
