Herausforderung: Komplexe Anforderungen an die Rohrkennzeichnung

Die Tiroler Rohre GmbH, ein führender Hersteller von duktilen Gussrohr- und Pfahlsystemen, stand vor der Aufgabe, ihre Metallrohre mit langlebigen, kontrastreichen und maschinenlesbaren Codes zu kennzeichnen. Die Anforderungen waren hoch:

• • Witterungsbeständigkeit: Die Kennzeichnungen müssen auch nach langer Zeit  witterungsbeständig und gut lesbar bleiben.
  • Herausfordernde Oberflächen: Die konvexe Form der Rohre, mögliche Rohrbiegungen und die Rotation der Rohre während des Druckvorgangs erschweren die Markierung. Die V-Serie meistert dies mit einem großen Düsenabstand, der Kollisionen vermeidet.
  • Hoher Kontrast: Besonders für Data-Matrix-Codes ist eine klare Lesbarkeit entscheidend.
  • Nahtlose Integration: Die Lösung musste sich reibungslos in die neue Produktionslinie einfügen.

Lösung: V-Serie mit maßgeschneiderter Tinte

Matthews Marking Systems lieferte eine umfassende Lösung auf Basis der MPERIA® V-Serie Drop-on-Demand-Druckköpfe, gesteuert über den MPERIA® Controller. Die Konfiguration umfasste:

• Fünf V-Serie-Druckköpfe:
  • Vier 7-Düsen-Druckköpfe für die Rundumkennzeichnung zur Abstandsmarkierung nach jeweils einem Meter Rohrlänge
  • Ein 32-Düsen-Druckkopf für Data-Matrix-Codes und Produktinformationen (Typ, Gewicht, Rohrstärke, Datum, Logo etc.)
• MPERIA® Controller zur zentralen Steuerung der aufzubringenden Markierungen und Codes
• Spezialtinte SCP-800 White (für die Anwendung entwickelte weiß pigmentierte Tinte)
• BICS (Basic Ink Circulating System) zur Tintenversorgung

Besondere Merkmale der Lösung:

• Robustes Design: Die Druckköpfe sind vibrationsresistent und für raue Industrieumgebungen ausgelegt.
• Flexible Konfiguration: Der 32-Düsen-Druckkopf ist auf einer beweglichen Achse angebracht und ermöglicht präzise Kennzeichnung über die gesamte Rohrlänge hinweg.

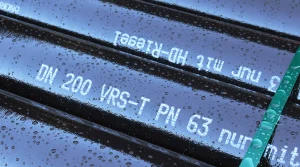

• Hervorragender Kontrast: Die speziell entwickelte weiße Tinte sorgt für optimale Lesbarkeit auf dunklem Metall – auch im Außenbereich.
• Skalierbarkeit: Der MPERIA® Controller ermöglicht die einfache Integration und Ansteuerung mehrerer Drucksysteme innerhalb einer oder mehrerer Produktionslinien.
• Wartungsfreundlichkeit: Im Druckkopf integrierte Spülsysteme verlängern die Lebensdauer des Kennzeichnungsequipments und erleichtern die Reinigung.

Die Implementierung erfolgte in Zusammenarbeit mit dem Maschinenbauer Haginger Maschinenbau. So wurde die Kennzeichnungstechnik nahtlos in die neue Produktionslinie integriert.

Ergebnis: Klare Vorteile für Produktion und Produktqualität

Die Einführung der V-Serie brachte Tiroler Rohre spürbare Verbesserungen:

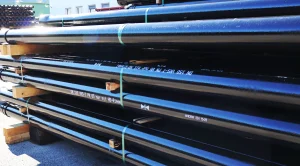

• Höhere Markierqualität: Klare, langlebige Kennzeichnungen – inklusive Data-Matrix-Codes – erleichtern die Rückverfolgbarkeit.
• Effizienzsteigerung: Die Fähigkeiten des Systems, variierende Rohrgeometrien mit hoher Geschwindigkeit zu markieren, kombiniert mit der herausragenden Zuverlässigkeit und einfachen Wartung der Lösung, tragen dazu bei, dass Tiroler Rohre eine maximale Produktionseffizienz erzielen kann.
• Zentrale Steuerung: Der MPERIA® Controller ermöglicht eine einfache Bedienung – direkt in der Fertigungshalle oder vom Büro aus.
• Witterungsbeständige Markierungen: Die Spezialtinte sorgt für dauerhafte Lesbarkeit, selbst unter extremen Bedingungen.

Über Tiroler Rohre GmbH

Die Tiroler Rohre GmbH mit Sitz in Hall in Tirol (Österreich) ist ein führender Entwickler und Hersteller von hochwertigen duktilen Gussrohr- und Pfahlsystemen für den Wassertransport und den Spezialtiefbau. Mit über 75 Jahren Erfahrung und 220 Mitarbeitenden am Standort Hall ist das Unternehmen Marktführer in Österreich und international erfolgreich – mit Fokus auf Europa. Die Produkte stehen für Effizienz, Langlebigkeit und ökologische Vorteile. Innovation, Nachhaltigkeit und Fachkompetenz prägen das Selbstverständnis des Unternehmens.
